Instruksi Pemasangan

Halaman ini berisi panduan umum pemasangan awning mobil pada crossbar atau roofrack. Pastikan mobil sudah memiliki titik pemasangan yang aman sebelum memulai proses instalasi.

Untuk hasil terbaik, pemasangan sebaiknya dilakukan oleh dua orang agar posisi awning lebih mudah diatur dan risiko produk terjatuh dapat dihindari.

Peralatan yang Dibutuhkan

• Crossbar atau roofrack yang sudah terpasang kuat pada mobil.
• Braket awning bawaan.
• Baut, mur, dan washer bawaan produk.
• Kunci pas atau kunci ring sesuai ukuran baut.
• Meteran untuk mengatur posisi awning.

Langkah Pemasangan pada Crossbar

1. Pastikan crossbar sudah terpasang kuat: cek kembali posisi dan kekencangan crossbar sebelum memasang awning.
2. Tentukan posisi awning: pilih sisi kiri atau kanan mobil sesuai kebutuhan penggunaan.
3. Pasang braket L pada awning: kencangkan braket pada rel belakang awning menggunakan baut atau slider nut bawaan.
4. Tempelkan awning ke crossbar: angkat awning bersama satu orang lain, lalu posisikan braket pada ujung luar crossbar.
5. Kencangkan baut braket: pastikan semua baut terpasang rata dan kuat, tetapi jangan sampai merusak ulir baut.
6. Cek posisi akhir: pastikan awning lurus, tidak miring, dan tidak menghalangi pintu mobil atau pintu bagasi.

Langkah Pemasangan pada Roofrack atau Platform

1. Tentukan titik pemasangan: pilih sisi samping roofrack yang paling aman dan mudah dijangkau.
2. Sesuaikan posisi braket: cocokkan lubang braket awning dengan lubang atau rel pada roofrack.
3. Buat lubang jika diperlukan: apabila roofrack belum memiliki lubang pemasangan, lakukan pengeboran pada sisi samping roofrack sesuai posisi braket.
4. Pasang braket pada roofrack: kencangkan braket menggunakan baut, mur, dan washer yang sesuai.
5. Pasang awning ke braket: angkat awning bersama satu orang lain, lalu kunci awning pada braket.
6. Periksa kekencangan baut: pastikan semua baut terkunci kuat dan awning tidak bergerak saat digoyangkan.

Pengecekan Setelah Pemasangan

• Pastikan awning terpasang lurus dan stabil.
• Pastikan semua baut, mur, dan braket sudah terkunci dengan kuat.
• Pastikan awning tidak menyentuh bodi mobil saat kendaraan bergerak.
• Pastikan pintu bagasi tetap bisa dibuka penuh tanpa mengenai awning.
• Lakukan pengecekan ulang setelah perjalanan pertama atau setelah melewati jalan bergelombang.

Catatan Keselamatan

• Jangan membuka awning saat angin terlalu kencang.
• Selalu gunakan tiang penyangga dan tali pengikat saat awning dibuka.
• Jangan mengemudikan mobil dalam kondisi awning terbuka.
• Pastikan awning sudah terkunci rapat sebelum mobil digunakan.
• Periksa kekencangan baut secara berkala, terutama sebelum perjalanan jauh.

Video Tutorial Pemasangan

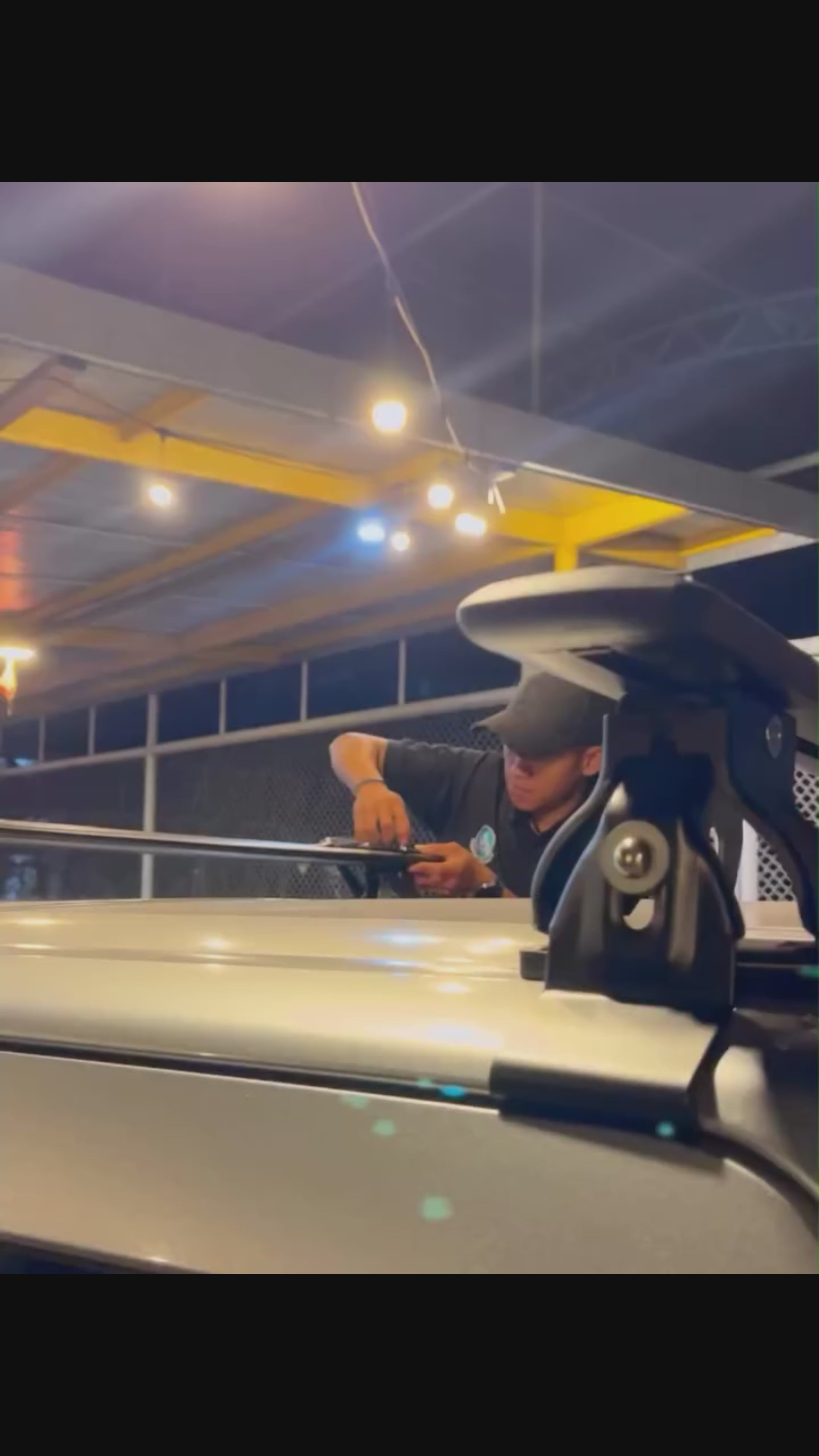

Berikut video tutorial pemasangan awning pada crossbar:
